12.8 cm L/61 "Sturer Emil"

12.8 cm Selbstfahrlafette L/61 "Sturer Emil"

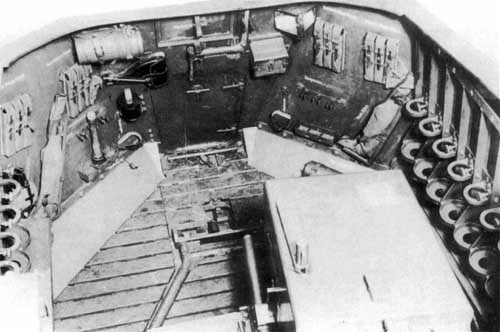

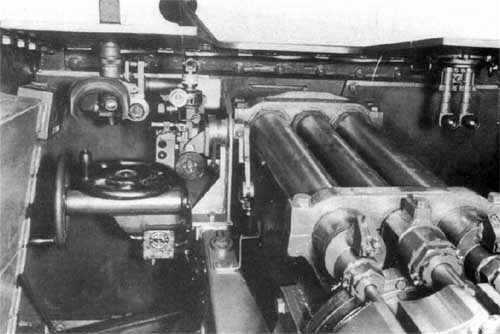

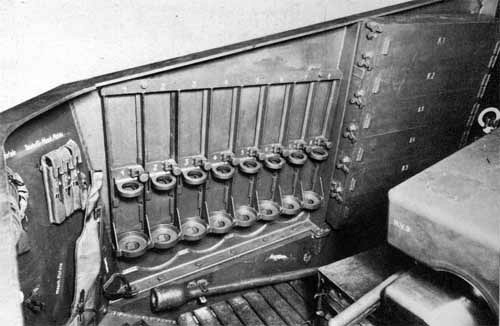

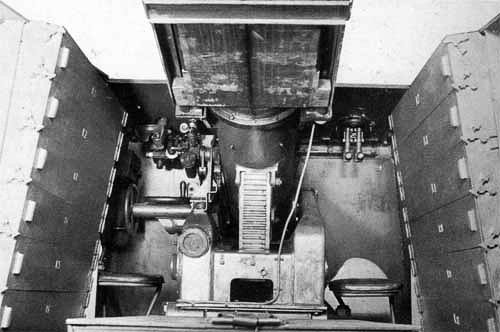

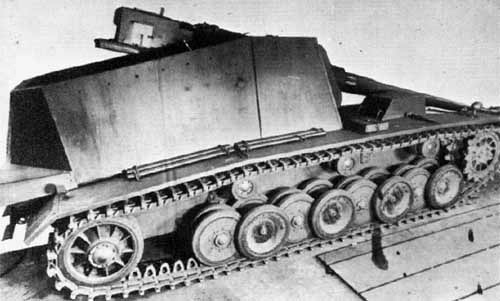

Quand le projet VK3001(H) fut abandonné au profit du développement du VK3601(H) on décida d'utiliser les châssis des prototypes pour concevoir un affût mobile pour le canon antichar de 128 mm. En mars de 1941, deux VK3001(H) furent fournis pour concevoir ce canon automoteur. La firme Rheinmetall-Borsig fourni ldeux canons de 128mm PaK 40 L/61 (développé en 1939, à partir du canon anti-aérien de 128mm). Pour accueillir ce canon le châssis fut allongé ce qui nécessita l'addition d'un galet supplémentaire. Le compartiment de combat protégé par une superstructure ouverte était monté à l'arrière au dessus du compartiment moteur. Le canon de 128 mm avait un champ de tir horizontal limité à 7° de chaque côté. L'espace à l'intérieur ne permettait le stockage que de seulement 15 à 18 projectiles de 128 mm. Pour sa défense rapproché, le nouveau panzerjäger disposait d'une mitrailleuse MG34 de 7.92 mm montée sur rotule sur la plaque frontale du haut de la caisse. Le blindage frontale était de 50 mm et pour les côtés de 15 à 30 mm.

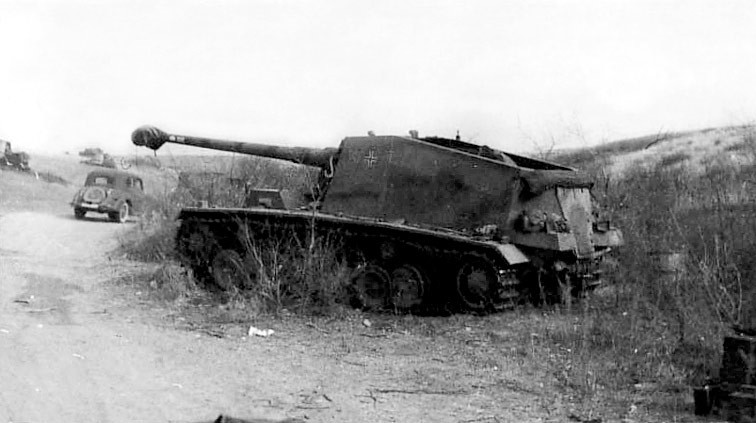

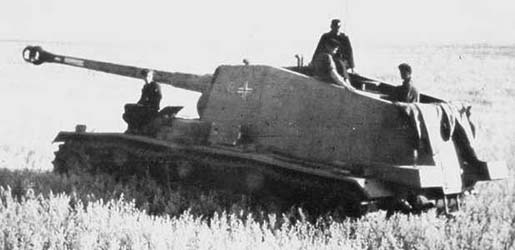

Entre août 1941 et mars 1942, Henschel produisit deux prototypes, qui tout deux furent envoyés en Russie vers la mi 1942, pour être éxaminé sur le terrain. L'un des deux fut versés dans le 521e schwere Panzerjaeger Abteilung et le deuxième dans la 2e Pz-Division. Ce dernier fut détruit au combat alors que le premier fut capturé par les Russes en janvier 1943 à Stalingrad. Le 12.8 cm Selbstfahrlafette L/61 (Panzerselbstfahrlafette V) "Sturer Emil" (Emil le têtu) était une arme antichar très performante mais qui ne fut jamais acceptée pour la production, le développement du Tiger étant largement prioritaire.



source ... Site "Achtung Panzer"









12.8 cm Selbstfahrlafette L/61 "Sturer Emil" Data

General
Formal designation: 12.8 cm Selbstfahrlafette L/61 (Panzerselbstfahrlafette V) "Sturer Emil"
Type: Medium Tank Destroyer
Manufacturers: Rheinmetall-Borsig, Henschel
Production: 2 prototypes (08/1941-03/1942)
Crew: 5
Radio: FuG 5


Dimensions
Combat weight: 35000 kg
Length with gun: 9.70 m
Length without gun (hull): ? m
Barrel overhang: ? m
Fire height: ? m
Width: 3.16 m
Height: 2.70 m
Ground clearance: ? m
Ground pressure: ? kg/cm2


Armament
Type: 128 mm Pak 40 L/61
Localisation: Superstructure
Ammo: 15-18
Traverse: 7° left & 7° right (manual & hydraulic)
Elevation: ? (manual)
Sight: ?
Type: 7.92 mm MG34
Localisation: ball mount on the upper front plate of the hull
Ammo: 600
Traverse: manual
Elevation: manual
